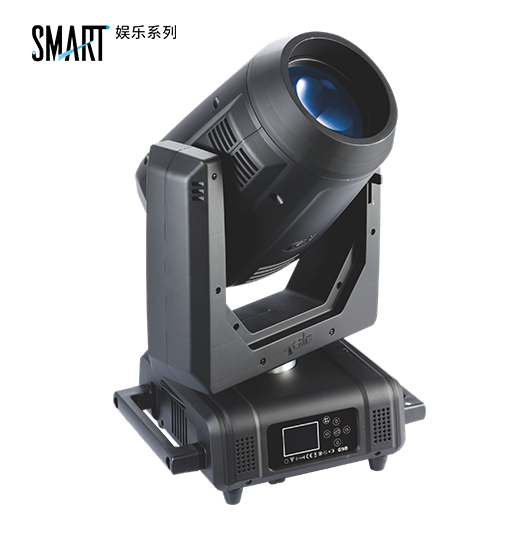

G9B-YL

行業標準型號:B-GD280BG/D20

  • 詳細參數
光學系統
光源:Philips Platinum 14R,280W
色溫:8000K
光源壽命:1500小時

掃描
水平掃描:540°或630°(16bit精度掃描)
垂直掃描:270°(16bit精度掃描)
具有自動糾錯的復位功能

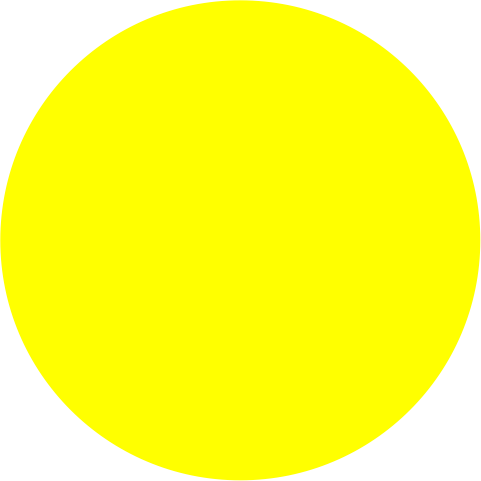

顏色系統
1個色片盤:13個色片+白光,半色效果,帶雙向旋轉的彩虹效果

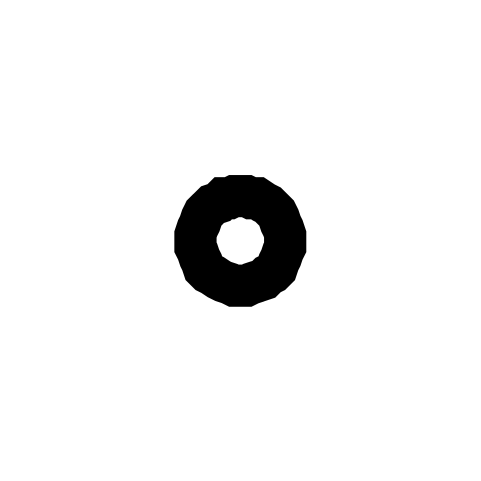

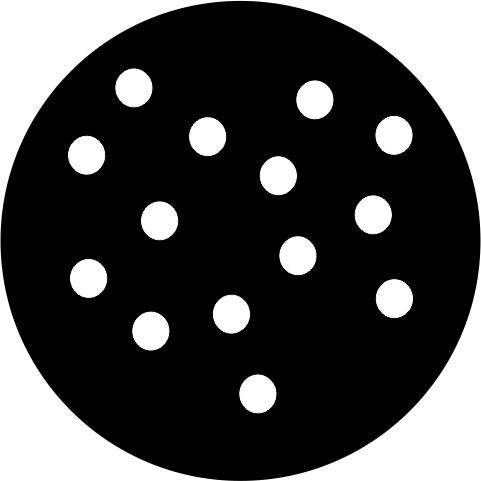

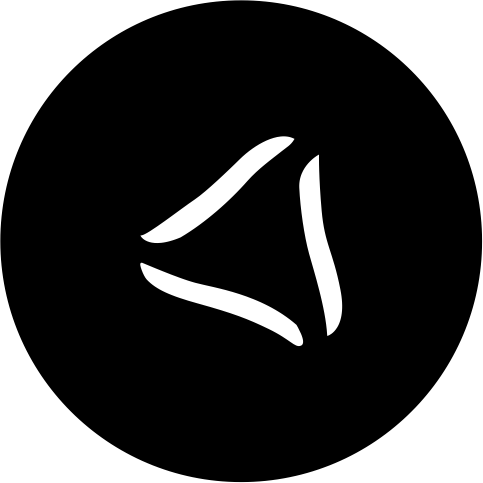

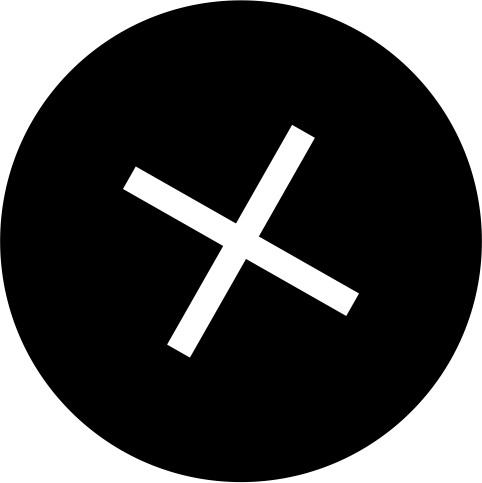

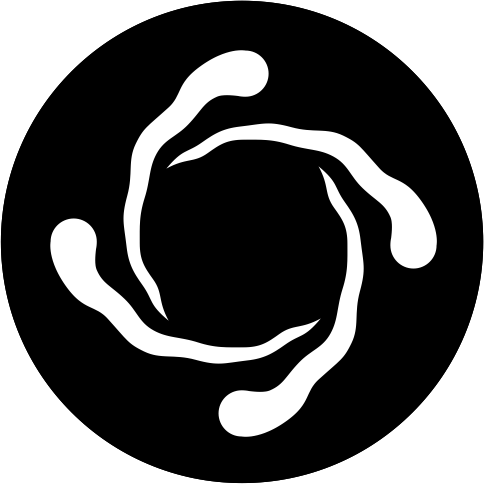

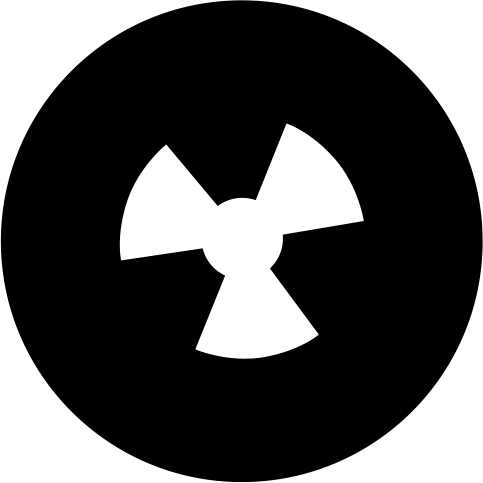

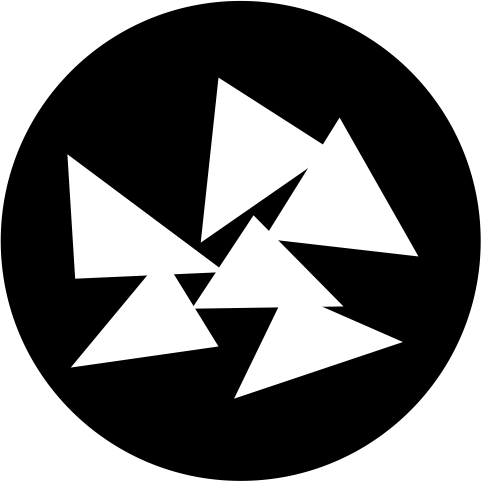

圖案系統
1個旋轉圖案盤:8個可插拔式的旋轉圖案片+白圓,帶圖案抖動和圖案任意定位功能, 圖案外徑:14mm
1個固定圖案盤:12個圖案片+白圓,帶圖案抖動和圖案任意定位功能

效果
調焦
放大:2.6°(定焦)
2個棱鏡盤:5棱鏡+32棱鏡,具有棱鏡重疊和宏功能
霧化系統
調光:0-100%線性調光
頻閃:最高可達25Hz,可以選擇隨機頻閃或脈沖頻閃

防護等級
IP20

顯示
顯示屏:帶可充電式電池,無需上電就可以進入菜單設地址碼和進行其他設置;待機15秒后按鍵自動上鎖設置,防止誤操作,長按菜單鍵3秒后激活按鍵
復位檢測設置:長按左右鍵鎖住水平垂直掃描復位,可支持燈具在飛機箱內即完成復位檢測

軟件
7個內置程序可供選擇
通過DMX數據線升級
可從控臺完成更改DMX地址碼,遙控開關燈泡,機器重設等功能
顯示燈具和光源使用時間
3種通道模式:16/14/22個國際標準通道

控制
輸入信號隔離保護功能
高溫自動保護
可選內置無線功能
可選Art-Net控制
RDM功能

電氣參數
電源:AC100-240V, 50/60Hz
整燈功率:420W

尺寸重量
產品尺寸:38.0x30.2x58.9cm
包裝尺寸(紙箱):70.5x50.0x43.5cm
凈重:22.5kgs
毛重(紙箱):26.5kgs

產品參數及圖片僅供參考,更改恕不另行通知,具體以實物為準,本公司保留最終解釋權。

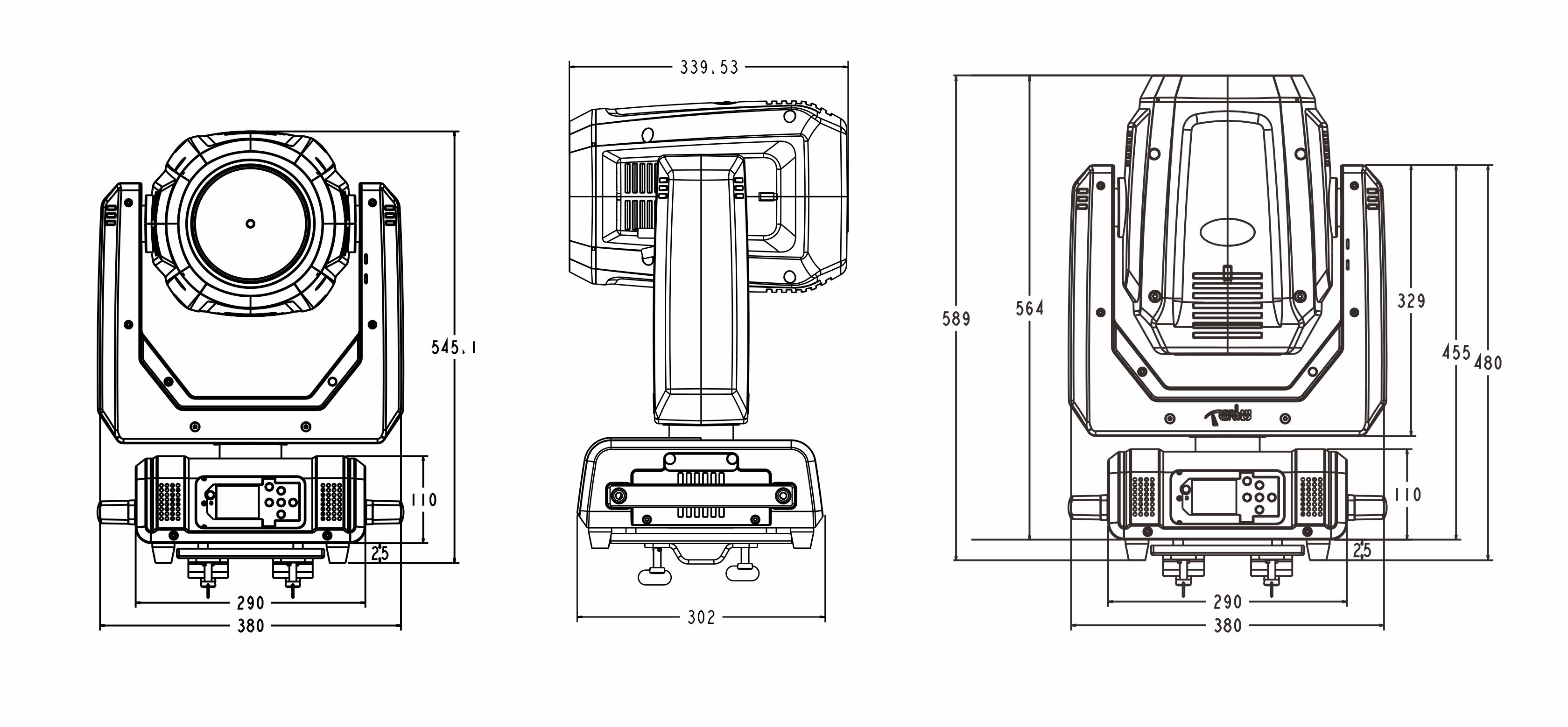

  • 尺寸圖

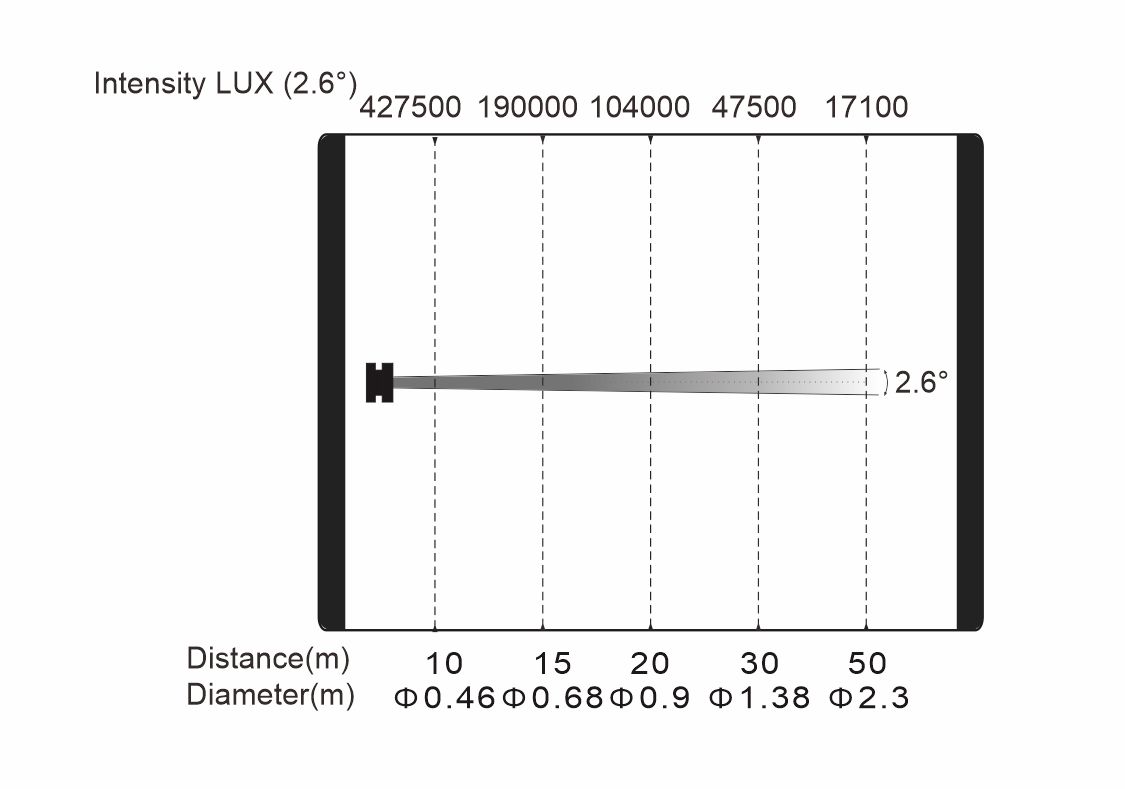

  • 照度圖
  • 特效
  • 相關資料與工具下載
  • 燈庫
    G9B-YL(Avolites D4) RAR 0.14MB
    G9B-YL(grandMA2) RAR 0.04MB
  • 產品CAD尺寸圖
    G9B-YL_CAD Symbol 3D.DWG 3D模型文件 DWG 0.73MB

請聯系我們的客服人員獲取 售后服務專用:E-Mail : QA@terbly.com (售后服務專用)/ support@goldensea.com(國內售后服務專用);手機 : 13924071828/13924076828;QQ :
